Linea ist eine von mehreren modularen Lösungen, die von den Ingenieuren der TLC-Gruppe entwickelt wurden. Die geraden Industrietreppen wurden mit dem Ziel entwickelt, die Zeit und die Kosten zu reduzieren, die mit der Vorbereitung und der Herstellung der Treppen für das Projekt verbunden sind (Vermeidung des zeitaufwendigen und teuren Prozesses der Vorbereitung der technischen Dokumentation).
Linea bietet eine breite Palette von Varianten, die es leicht machen, die Treppe an die Bedürfnisse des Kunden anzupassen, und die modulare Bauweise ermöglicht die Schaffung von Lagerbeständen, was die Lieferzeiten erheblich verkürzt.

VORTEILE DER MODULAREN LINEA-TREPPEN
- Niedriger Preis des Projekts
- Zeiteinsparung – einfache Montage nur durch Schraubverbindungen
- Hohe Fertigungsqualität – Beständigkeit des Produkts gegen äußere Einflüsse
- Sichere und stabile Stufen – hochwertiger perforierter Stahl
- Kurze Ausführungszeit
VORTEILE DER LINEA-TREPPEN
Schraubverbindungen

Innentreppen
ZN

Außentreppen
ZN + RAL 7040

Modularer
Aufbau

Maximale Belastung
3kN/m²

Produkt in Übereinstimmung mit
EN ISO 14122-3

SCHLÜSSELVORTEILE
- Einstellbarer Stufenwinkel in drei Positionen: 33°, 37°, 40°
- Bereich von 2 bis 18 Grad (329-3583 mm)
- 5 Laufbreiten: 800, 900, 1000, 1100, 1200 mm
- Zwei Optionen für die Installation der seitlichen Trittstufen: mit an der Wand verankerten Halterungen und unter Verwendung von Stützsäulen

Montagemöglichkeiten:


Zusätzliche Merkmale:


Stufenfüllung:


Zusätzlicher Handlauf:


TECHNISCHE DATEN
Für eine korrekte Positionierung und Nutzung muss die Treppe auf einem ebenen Betonsockel montiert werden.
"W" Nutzbare Breite [mm] | "D" Gesamtbreite LS/PS/LW/PW | "D" Gesamtbreite BP/P |
800 | 1123 | 974 |
900 | 1223 | 1074 |
1000 | 1323 | 1174 |
1100 | 1423 | 1274 |
1200 | 1523 | 1374 |
"W" | "LL" Länge des Podests [mm] | ||
BP | P | LS/LW/PS/PW | |
800,900,1000 | 281 | 1084 | 1134 |
1100,1200 | 281 | 1354 | 1404 |

Die korrekte Nivellierung und Montage der Linea-Treppen garantiert die Sicherheit bei der Benutzung, unabhängig von der gewählten Nutzbreite oder Podestlänge.
PODESTE
Die Struktur des modularen Treppensystems Linea sieht die Montage des oberen Podests in sechs Konfigurationen vor.






In case of variants P , BP there is a possibility to assemble the railing on one side only.






** Die LW-Version ist ein Spiegelbild der PW-Version
AUSWAHL UND POSITIONIERUNG DER LÄNGE
Die folgende Tabelle zeigt die Höhe und Länge der Treppen in Abhängigkeit von der Anzahl der Stufen und der Podestvariante.
- Wählen Sie die Art der Treppe (P, BP, LS, LW, PS, PW ).
- Passen Sie die ähnlichste Treppenhöhe H an Ihre Bedürfnisse an.
- Überprüfen Sie den Wert in Spalte L, der dem ausgewählten Wert in Spalte H entspricht.



Die Linea-Industrietreppe ist eine Lösung für viele Jahre, die dank der langjährigen Erfahrung der Ingenieure, die modulare Industrietreppen entwerfen, ihre Aufgabe in Produktionshallen, in einem Lager oder in einem Industrieraum perfekt erfüllen wird. Wir möchten Sie ermutigen, sich mit dem Produkt vertraut zu machen und die Verwendung dieser Treppen anstelle von Sonderkonstruktionen in Betracht zu ziehen. Unser Angebot umfasst auch die modulare Carla-Treppe (industrielle Wendeltreppe) und die Asta-Treppe (Innen- und Außentreppe für Haus und Garage).
Architekten, Designer!
Besuchen Sie unser Profil auf www.bimobject.com und laden Sie die parametrischen Treppendateien von Linea für die Software Revit (BIM) herunter.
Revit ist ein innovatives Programm, das für die Modellierung von Gebäuden in BIM-Technologie (Building Information Modelling) entwickelt wurde. Es ermöglicht das Planen, Entwerfen und Bauen. Damit werden die ermittelten Daten auch in die Gebäudeauswertung übernommen.
Laden Sie ein Modell unserer modularen Treppen herunter und steigern Sie die Effizienz und Präzision Ihrer Projekte.
KONTAKTAUFNAHME
* Ich stimme der Verarbeitung meiner personenbezogenen Daten durch TLC Sp. z o.o. gemäß dem Gesetz über den Schutz personenbezogener Daten zu den Zwecken zu, die für die Übermittlung des Bewerbungsformulars erforderlich sind. Ich erkläre ferner, dass ich meine persönlichen Daten freiwillig zur Verfügung stelle und mir mein Recht auf Zugang und Kontrolle ihres Inhalts bekannt ist, einschließlich der Möglichkeit, jederzeit ihre endgültige Löschung zu verlangen. Ich akzeptiere die Bestimmungen der Datenschutzrichtlinie
** Datei im pdf-, docx-, jpg- oder png-Format hinzufügen

Agnieszka Gruszkowska
product sales manager

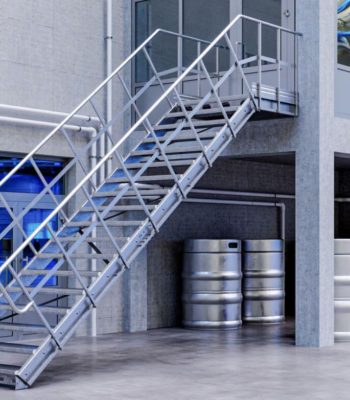

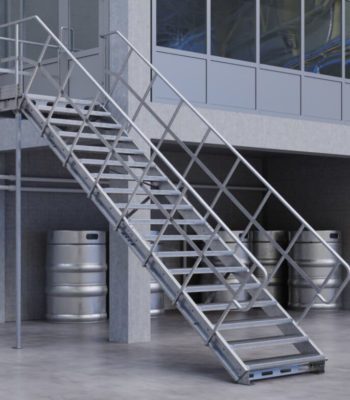

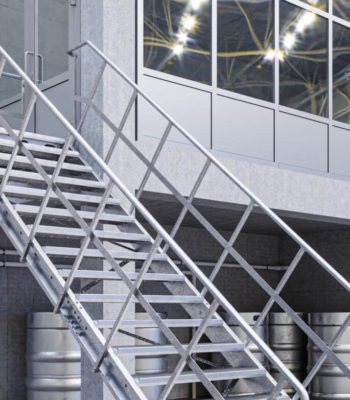

BILDERGALERIE
